當前位置：
1、分子篩的吸附時間
分之篩受檢的飽吸附時間是24小時。即使再好的制作工藝，我們對分子篩使用都有一個基本的暴露時間要求：自開袋起直至您所填充的中空玻璃第二道密封膠填充完畢，時間不能超過4小時。如果您對中空玻璃有更高的要求，暴露時間可以縮短為1.5小時。暴露時間越短越好，但小于1.5小時的生產(chǎn)工藝較難在大批量生產(chǎn)中操作。
2、中空玻璃的干燥速度和新成品的水霧
大家知道，分子篩吸附水蒸氣是有過程的。越好的分子篩的吸附速度越慢。分子篩只是完成了部分吸附，中空玻璃內(nèi)的靜態(tài)空氣中還含有較多的水蒸氣，因此發(fā)生了水霧現(xiàn)象。等待分子篩完成任務，水霧自然消失。
影響中空玻璃干燥速度的幾個因素有：制作車間的空氣濕度、分子篩的填充比例、分子篩的吸附速度、鋁條氣孔的大小和密度、密封質(zhì)量等。

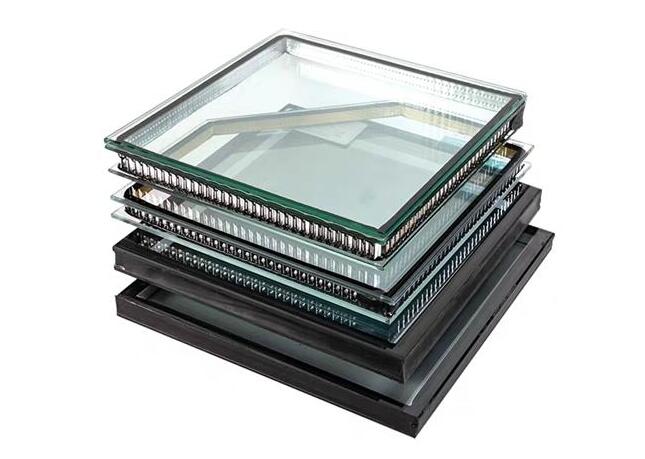

高品質(zhì)中空玻璃制作
3、聚硫膠的固化時間
固化時間過長車間可能沒有足夠的空間放置，過短的話則固化速度過快，沒有足夠的時間來涂敷，更為嚴重的是會使固化后的聚硫膠的性能降低，具體時間的把握應在廠家給出的范圍以內(nèi)。
4、插角連接處
我們常用的槽鋁式的中空玻璃要求雙道密封，無論哪一道的密封出現(xiàn)問題最終都會導致中空玻璃密封失效。內(nèi)道密封用的是丁基膠，現(xiàn)行的國內(nèi)國外的機械工藝都不能保證插角連接處的有效密封。插角連接處的問題，目前采取的都是補救措施---即由丁基膠涂布工手工填堵鋁條插角的外側(cè)。
