玻璃的折射率是溫度的函數(shù)，它們之間的與玻璃組成及結(jié)構(gòu)有密切的關(guān)系。

內(nèi)蒙古玻璃發(fā)現(xiàn)當(dāng)溫度上升時(shí)，玻璃的折射率將受到作用相反的兩個(gè)因素的影響：一方面由于溫度上升，玻璃受熱膨脹使密度減小，折射率下降；另一方面由于溫度升高，導(dǎo)致陽離子對O2-的作用減小，極化率增加，使折射率變大。且電子振動的本征頻率隨溫度上升而減小，使（因本征頻率重疊而引起的）紫外吸收極限向長波方向移動，折射率上升。因此，玻璃折射率的溫度系數(shù)值有正負(fù)兩種可能。

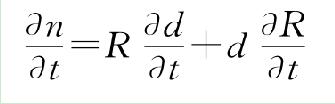

對固體（包括玻璃）來說，這兩種因素可用下式表示：

從公式可知，玻璃折射率的溫度系數(shù)取決于玻璃折射度隨溫度的變化（?R/?t）和熱膨脹系數(shù)隨溫度的變化（?d/?t），前者主要與玻璃的紫外吸收極限有關(guān)。一般光學(xué)玻璃的熱膨脹系數(shù)變化不大［為（60～80）×10-7℃-1］，故其折射率的溫度系數(shù)主要取決于（?R/?t）。隨著溫度的上升，原子外層電子產(chǎn)生躍遷的禁帶寬度下降，紫外吸收極限向長波移動，折射率上升。

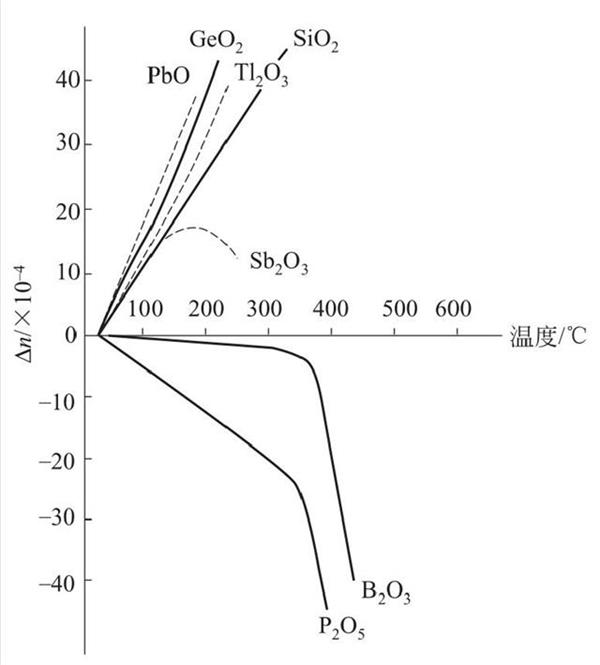

若某種情況下玻璃的紫外吸收極限在溫度上升時(shí)變化不大，而玻璃熱膨脹系數(shù)有明顯的差別，則后者（?d/?t）對折射率溫度系數(shù)起主要作用。熱膨脹系數(shù)大的，由于折射率的溫度系數(shù)主要取決于（?d/?t），折射率隨溫度上升而下降。例如硼氧玻璃和磷氧玻璃，其熱膨脹系數(shù)較大［（150～160）×10-7℃-1］，折射率溫度系數(shù)為負(fù)值。熱膨脹系數(shù)較小的石英玻璃，折射率主要取決于（?R/?t），故折射率溫度系數(shù)為正值。如下圖所示是幾種氧化物折射率與溫度的關(guān)系。

熱歷史對玻璃折射率的影響表現(xiàn)為以下幾方面：

①如將玻璃在退火區(qū)內(nèi)某一溫度保持足夠長的時(shí)間后達(dá)到平衡結(jié)構(gòu)，以后若以無限大的速率冷卻到室溫，則玻璃仍保持此溫度下的平衡結(jié)構(gòu)及相應(yīng)的平衡折射率。

②把玻璃保持于退火溫度范圍內(nèi)的某一溫度，其趨向平衡折射率的速率與所保持的溫度有關(guān)，溫度越高，趨向該溫度下的平衡折射率速率越快。

③當(dāng)玻璃在退火溫度范圍內(nèi)達(dá)到平衡折射率后，不同的冷卻速率將得到不同的折射率。冷卻速率快，其折射率低；冷卻速率慢，其折射率高。

④當(dāng)成分相同的兩塊玻璃處于不同退火溫度范圍內(nèi)保溫時(shí)，分別達(dá)到不同的平衡折射率后，以相同的速率冷卻時(shí)，則保溫時(shí)的溫度越高，其折射率越小，保溫時(shí)的溫度越低，其折射率越高。

由于熱歷史不同而引起的折射率變化，最高可達(dá)幾十個(gè)單位（每個(gè)折射率單位為0.0001）。因此內(nèi)蒙古玻璃提示大家，可通過控制退火溫度和時(shí)間來修正折射率的微小偏差，以達(dá)到光學(xué)玻璃的使用要求。
